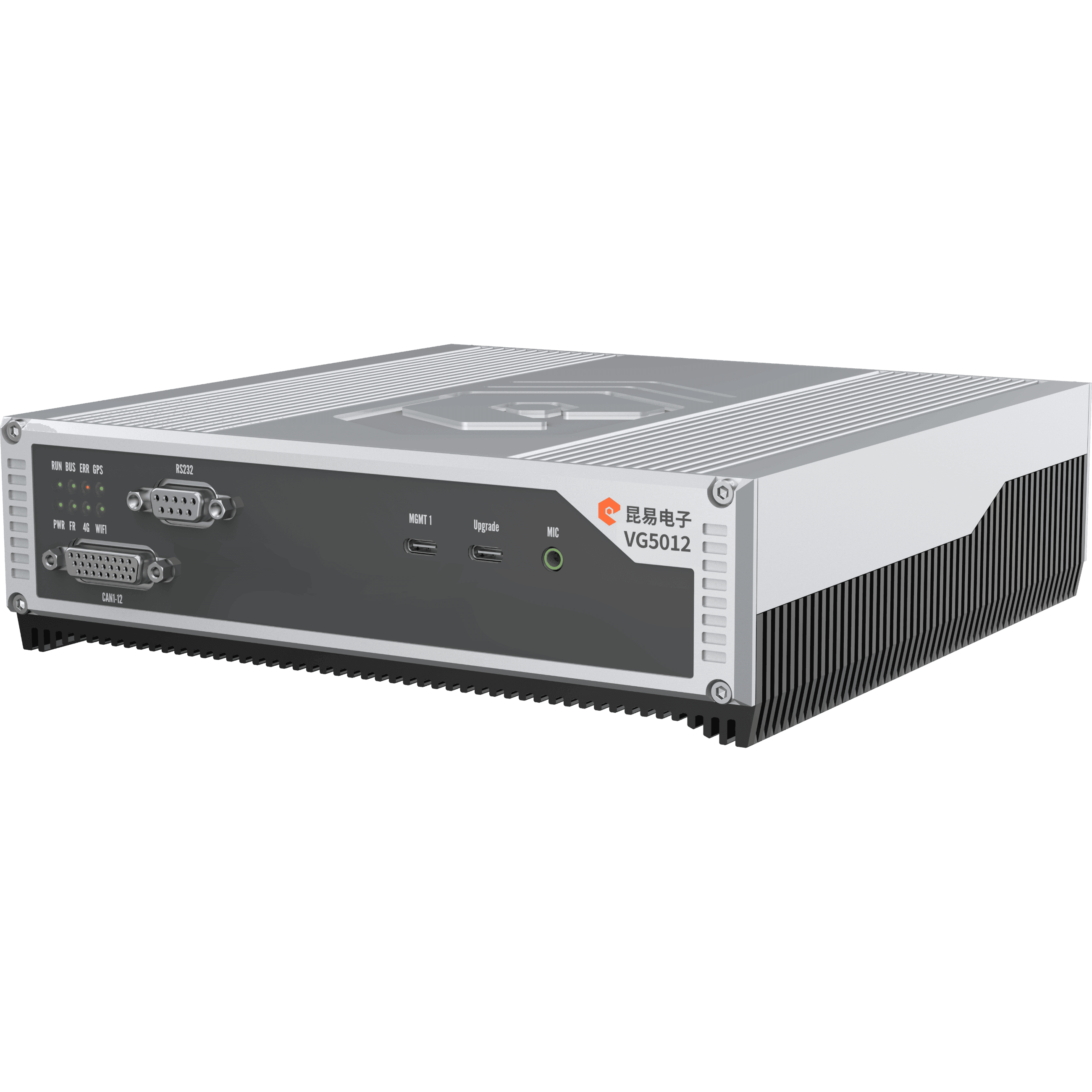

VG 5012

Vehicle Bus Data Logger

The VG 5012 can record vehicle bus data such as CAN /CANFD/LIN/Ethernet-T1, and support monitoring and acquisition of video, audio and other signals. It is commonly used in scenarios such as Road Acquisition,Reliability Test (high cold, plateau, high temperature),Durability Test,New Energy Vehicle Road Test,Bench Calibration,and Vehicle remote diagnosis and refresh.

Features

Car Camera Availability

VG 5012 offers high-resolution car camera recording options, supporting either 3-channel 1080P@30fps or 4-channel 720P@30fps, ensuring comprehensive visual data capture for analysis and monitoring.

Multiple Data Acquisitions

With extensive support for various data acquisition protocols including CAN/CANFD, LIN, Ethernet, Ethernet-T1, and FlexRay, VG 5012 enables the capture of diverse vehicle data , facilitating comprehensive analysis and testing.

Data Protocol Records & Configurations

VG 5012 supports various data protocols such as CAN/CANFD monitor, XCP on CAN/CANFD, CCP on CAN, J1939, UDS, LIN, and DoIP, offering flexible data recording and analysis. It also accommodates multiple database type configurations, allowing seamless integration of different format parsing library files to meet specific data management needs.

Data Storage & Remote Management

VG 5012 offers versatile data storage options including MF4, BLF, MP4, and network PCAP, ensuring efficient storage and management of recorded data. Leveraging 4G networking capabilities, it enables remote localization management, facilitating device management, data viewing, real-time monitoring and analysis, as well as remote measurement and calibration from anywhere.
  • Product specifications
    CAN/CANFD

    12

    LIN

    6

    FlexRay

    -

    RJ45

    1

    ETH-T1

    2

    USB3.0

    2

    WIFI

    Expandable (support AP/STATION)

    LTE

    4G&GPS

    Camera

    2-channel 720P/1080P@30fps

    Audio interface

    1 * 3.5Mm 2-in-one interface

    Hard disk

    500GB/1TB

    Size

    212x50x215.2mm

    Power consumption

    < 30W (no external load)

    Working voltage

    8~36V DC

    Working temperature

    -40℃~ 70℃

    Storage temperature

    -40℃~ 85℃

    Humidity

    10%~ 90%(no condensation)

Related Solutions

Remote Measurement and Calibration Solution

The Remote Calibration Solution provided by VCARSYSTEM integrates the calibration software VCAR MCD with the vehicle bus data logger VGATE Series, enabling linked remote calibration functions. Users can calibrate and measure vehicles in experiments using VCAR MCD and VGATE Series, and receive calibration results and applied measurement variable values. This solution supports XCP/CCP ON CAN and XCP ON CANFD protocols.

Related products

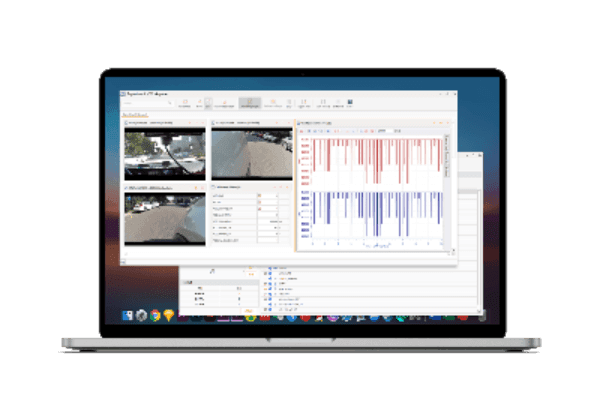

  • VCAR MCD

    ECU Measurement、Carlibartion and Diagnose Software

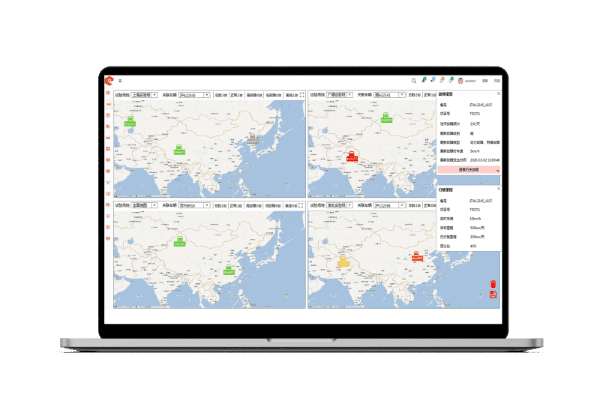

  • WEB VGATE
