C Module

测量模块

昆易电子推出的紧凑型数据采集模块系列，可采集温度、模拟电压/电流信号、空燃比、频率、涡轮转速等物理量信号，通过CAN总线信号实时输出。

C Module Types

C-AD4 /8
AD 模块
一种拥有4/8个电压输入通道的数据信号采集装置，支持CAN协议通讯的高度紧凑模块。
功能特点
4/8个电压输入通道
电压测量
模拟电压输入
测量范围: 士60V、士10V 可调
测量精度: 士10mv、5mv (-40℃~+85℃)
采样率:1Hz~1kHz 可配
数据传输周期: 1ms~1s
可调采样分辨率: 24bit
传感器供电电压：可调范围从5V到24
支持多个模块串联，采集更多信号
电气隔离（输入，CAN，电源，外壳）
针对恶劣环境设计的，有较高的防水防尘等级
应用场景
整车数据采集
整车能量流管理

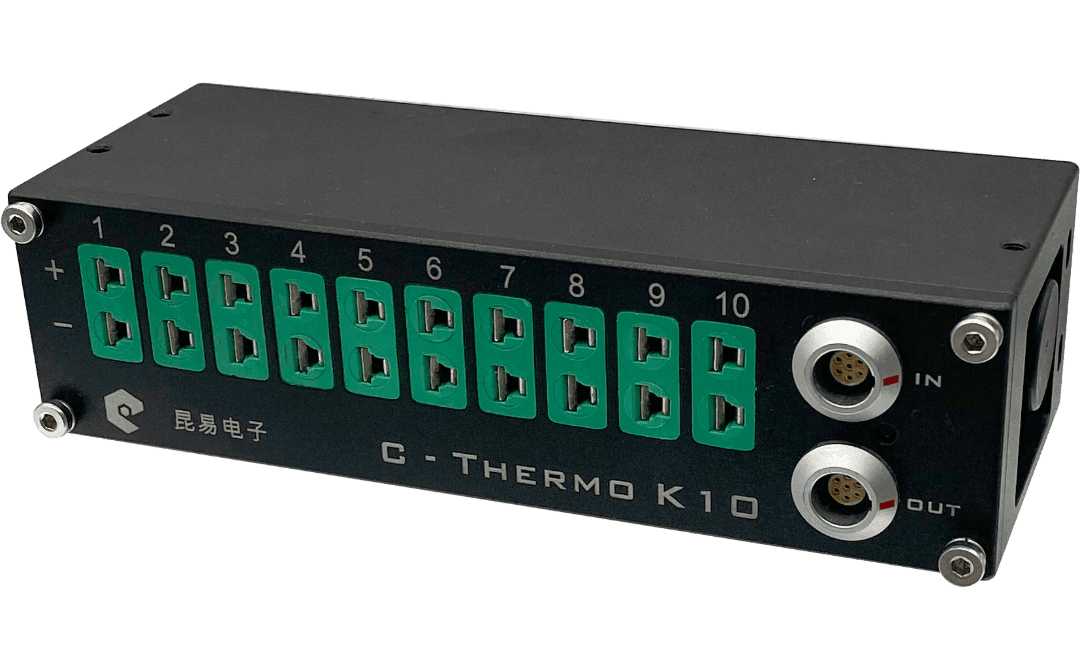

C-Thermo-K10 /20
温度模块
一种拥有10/20个温度测量通道的数据信号采集装置，支持CAN协议通讯的高度紧凑模块。
功能特点
10/20个温度输入通道
温度测量
K型热电偶差分输入 (NiCr-Ni)
测量范围: -100℃~+1250℃
测量精度: 1℃(环境温度 =-40℃~+85℃)
数据传输周期: 100ms -5000ms 可配
采样率: 0.2Hz~10Hz 可配
采样分辨率: 16bit
显示分辨率: 0.1℃
支持多个模块串联，采集更多信号
电气隔离（输入，CAN，电源，外壳）
针对恶劣环境设计的，有较高的防水防尘等级
应用场景
整车数据采集
整车能量流管理

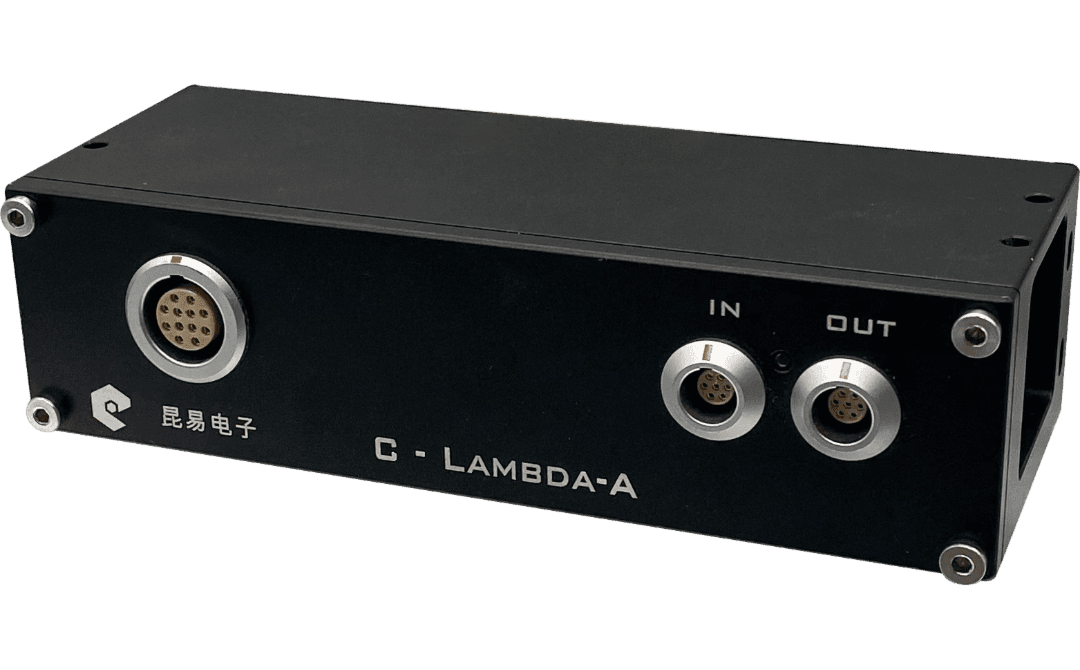

C-lambda
Lambda模块
一种监测空燃比的数据信号采集装置，支持CAN协议通讯的高度紧凑模块。
功能特点
1个线性氧传感器接口
空燃比测量
输入: 连续型氧传感器LSU4.2或LSU4.9
对于LSU4.9，入测量范围0.55--32.767
测量精度: Ip精度 0.1%0.007mA， (入=1附近时，入精度0.005)
采样频率:100Hz
采样分辨率: 16bit
数据传输周期: 10ms
支持多个模块串联，采集更多信号
电气隔离（输入，CAN，电源，外壳）
拥有较高的防水防尘等级，可应用于恶劣环境
应用场景
汽车尾气测量
整车数据采集

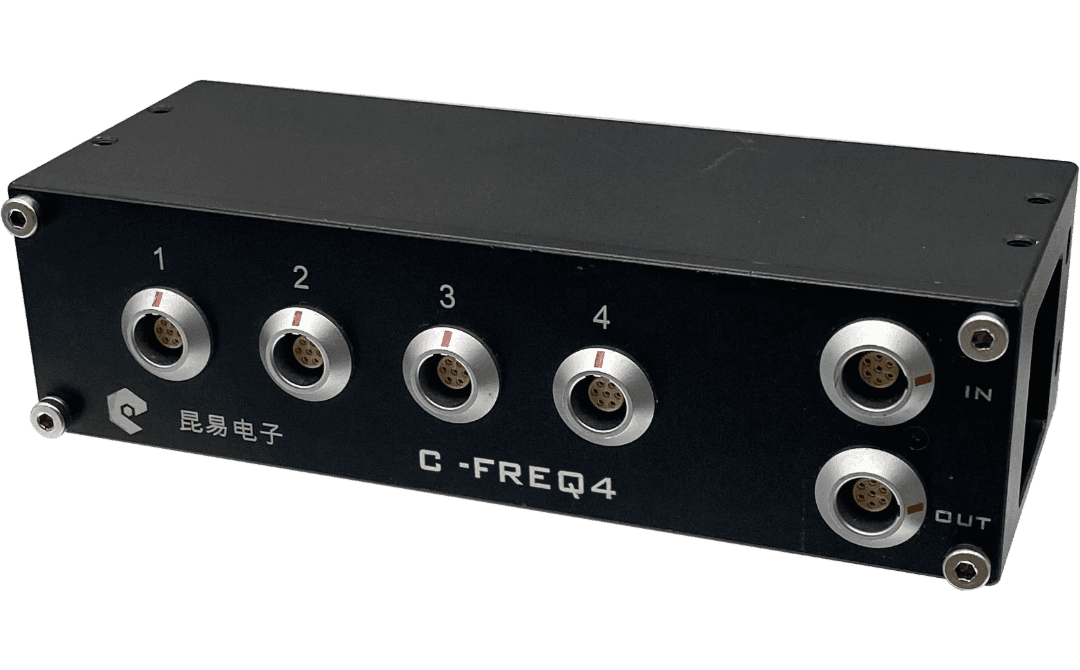

C-FREQ
频率模块
一种监测频率的数据信号采集装置，支持CAN协议通讯的高度紧凑模块。
功能特点
4通道FREQ输入
频率测量
输入：4 通道 FREQ 输入
测量范围：0.1~300KHz
输入信号电压范围：5~100V 高低电平网值可调
采样速率：1ms~1s 可调
采样分辨率：16bit
传感器供电电压：5-24V 可调
支持多个模块串联，采集更多信号
电气隔离（输入，CAN，电源，外壳）
拥有较高的防水防尘等级，可应用于恶劣环境
应用场景
整车数据采集
整车能量流管理
C-PT100
PT模块
一种拥有温度输入通道的数据信号采集装置，支持CAN协议通讯的高度紧凑模块。
功能特点
4个PT传感器接口
温度测量
输入：4 通道 PT100 输入,二三四线制均可测量
测量范围：-200℃~ +850℃
测量精度：+0.1℃ (环境温度 =- 40℃ ~ 85℃)
数据传输周期：70ms~10s 可配
采样率：0.1Hz~10Hz 可配
硬件采样分辨率：24bit
显示分辨率：0.1°C
传感器供电电压：5~24V 可调
支持多个模块串联，采集更多信号
电气隔离（输入，CAN，电源，外壳）
拥有较高的防水防尘等级，可应用于恶劣环境
应用场景
整车数据采集
整车能量流管理

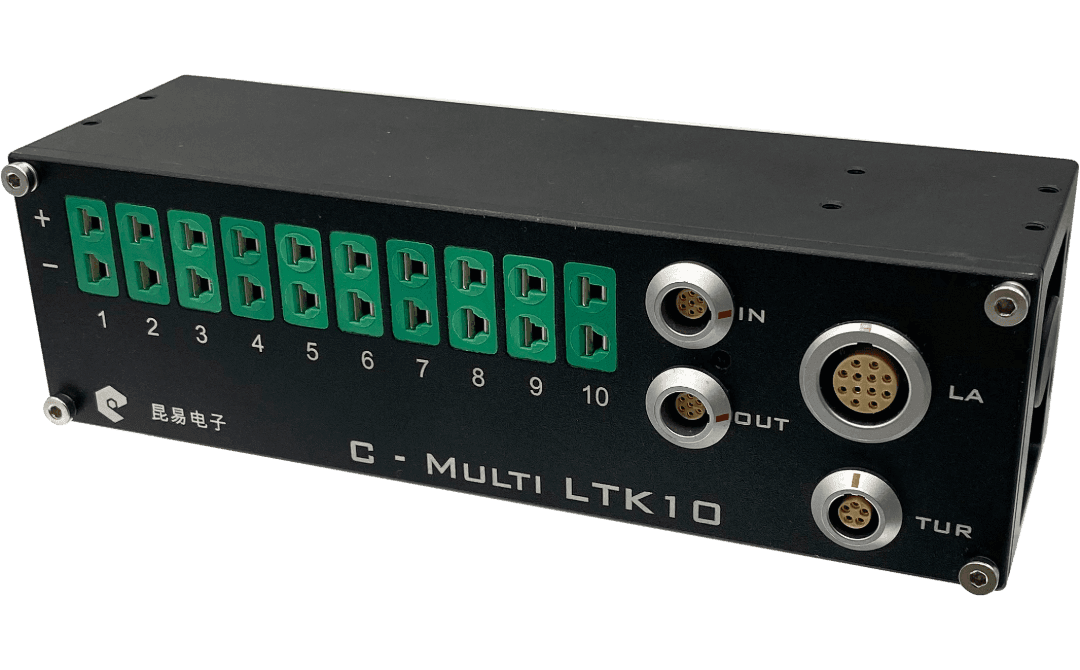

C-Multi LTK10
集合模块
一种同时拥有温度、空燃比和涡轮转速输入通道的数据信号采集装置，支持CAN协议通讯的高度紧凑模块。
功能特点
10个温度输入通道、1个线性氧传感器接口、1个转速传感器接口
温度测量
输入：K型热电偶差分输入(NiCr-Ni)
测量范围：-100℃~ +1250℃
测量精度：1C(环境温度 = -40℃~ +105℃)
数据传输周期：100ms ~5000ms 可调
采样频率：0.2Hz~ 10Hz 可配
涡轮增压器转速测量
输入: 涡轮增压器转速信号
转速测量范围(叶片数为 10 的条件下)测量范围: 0 RPM ~ 320,000 RPM;分辨率: 12 RPM
转速测量范围(叶片数为 30 的条件下)测量范围: 0 RPM ~ 100000 RPM:分辨率: 4RPM；精度：0.25%
空燃比测量
输入: 连续型氧传感器 LSU4.2，LSU4.9
采样频率:100Hz
对于LSU4.2，入测量范围 0.550-32.767
对于LSU4.9，入测量范围 0.650~15.990;测量精度: Ip 精度 0.1%+0.007mA， (入=1 附近时，入精度 0.005)
支持多个模块串联，采集更多信号
电气隔离（输入，CAN，电源，外壳）
拥有较高的防水防尘等级，可应用于恶劣环境
应用场景
整车数据采集
整车能量流管理
高电压场景

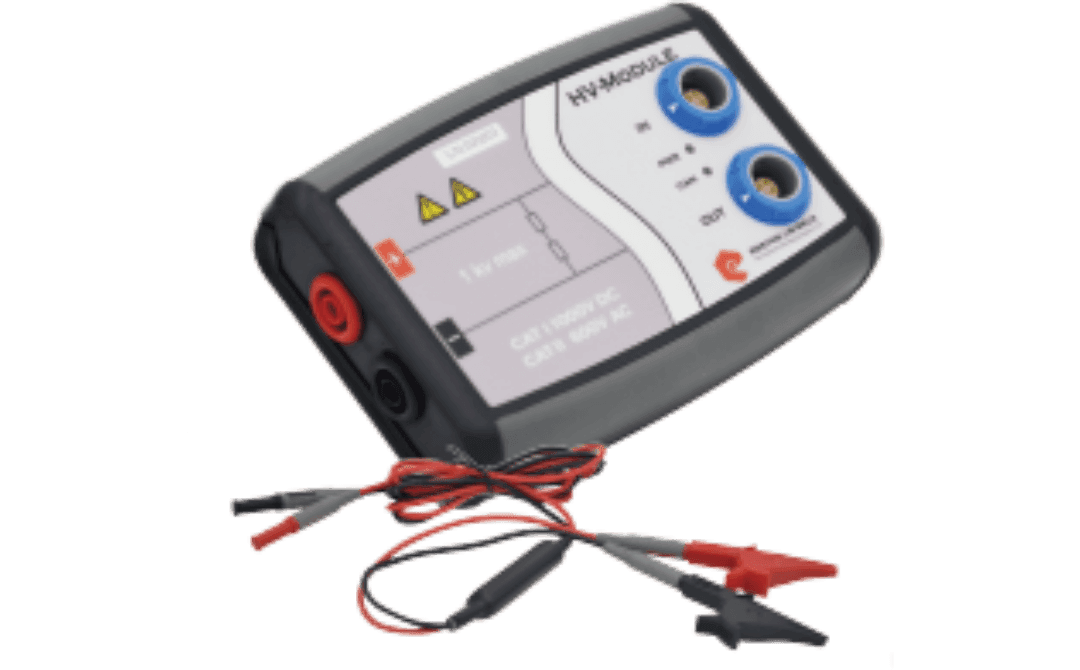

HV-MODULE
高压模块
一种拥有高电压输入通道的数据信号采集装置，支持CAN协议通讯的高度紧凑模块。
功能特点
1个高压电路接口
电压测量
输入: 模拟电压输入
测量范围:±1100V
测量精度: ±2V (-40℃ ~ 85℃)
采样率: 1Hz~1kHz
采样分辨率:24bit
输入截止频率: 2KHz
输入阻抗: 21MΩ
支持多个模块串联，采集更多信号
电气隔离（输入，CAN，电源，外壳）
针对恶劣环境设计的，有较高的防水防尘等级
应用场景
整车数据采集
整车能量流管理

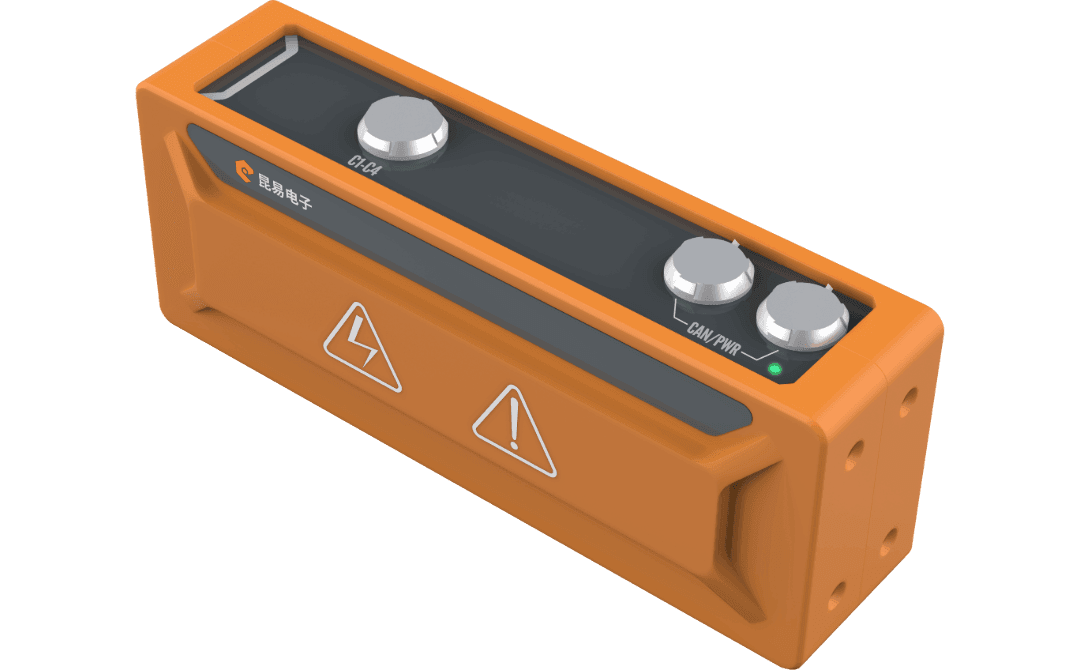

C-HV-K4
高压温度模块
功能特点
耐高压特性模块，专业用于各种高压环境场景，耐压范围高达±1500V
支持K型热电偶传感器接入，测温范围-100℃~1300℃
4通道高压热电偶输入，传感器选用专业权威耐高压品牌产品
三重绝缘防护（线材&塑料接插头绝缘、硅胶壳&内部满腔灌胶绝缘、高压隔离防护电路），保护用户、使用更安全
标准CAN总线输出，支持市场所有总线工具读取数据
应用场景
电池包温度云图
新能源三电试验
高电压场景温度监控
电池包能量流分析

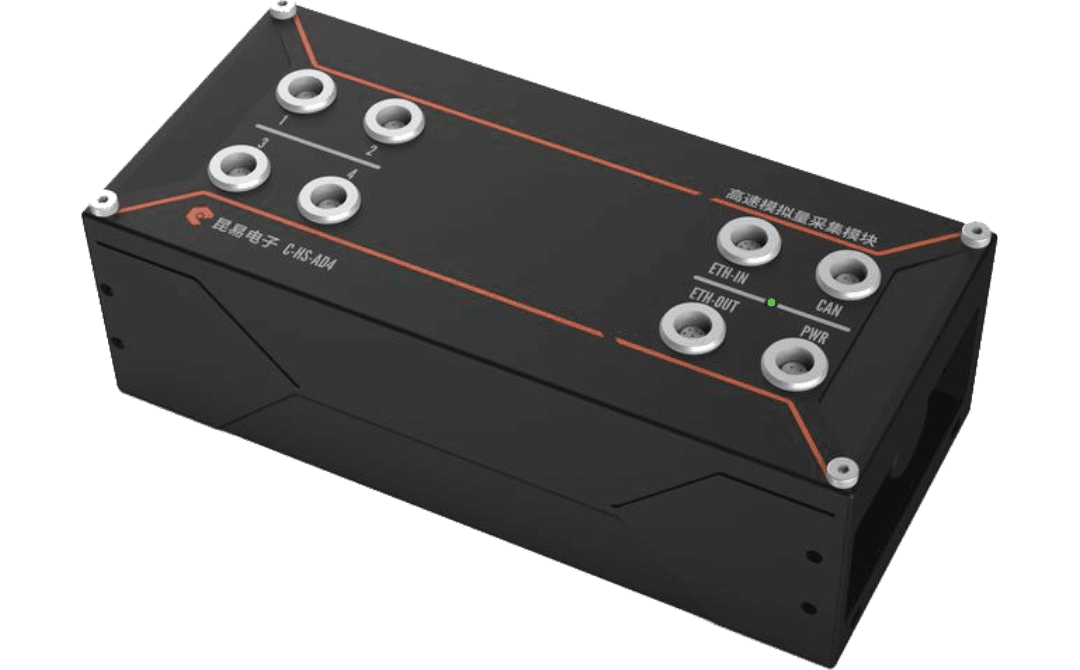

C-HS-AD4
高速采集模块
功能特点
全新高速率模拟量采集模块，采样速率高达200kHz
适用于对信号进行高速率采样场景——振动、缸震、快速变化等
4通道模拟量信号输入，测量范围±60V
提供Ethernet以太网UDP数据输出，可进行以太网级联
1路CAN输入，支持其他CAN模块级联输入
带有传感器供电激励功能，可为传感器提供电压电流供电
应用场景
整车性能测试
缸震试验验证
振动测试
发动机性能监控
